項　目	説　明
断面名称	【底盤断面リスト】で入力した底盤断面名称から選択します。 【底盤断面リスト】の［表示］を「する」とした断面名称が表示されます。 「リストから選択…」をクリックすると、［底盤断面リスト］ダイアログが表示され、 底盤断面リストから選択することができます。
厚さ	［断面名称］で選択した断面の厚さが表示されます。
かぶり厚さ	［断面名称］で選択した断面の鉄筋かぶり厚が表示されます。
スラブ筋  短辺方向   端部	［断面名称］で選択した断面のスラブ筋の径、ピッチが表示されます。
中央部
長辺方向   端部
中央部
固定荷重（N/m2）	底盤に直接作用する固定荷重がある場合に入力します （例えば、1階の【床・天井の配置】で［タイプ］を「土間」とした場合など）。 底盤の自重は自動計算しますので、追加で作用する固定荷重がなければ「0」を入力します。 接地圧σeの検定、転倒の検定で考慮します。
積載荷重	底盤に直接作用する積載荷重がある場合に入力します（例えば、1階を車庫とした場合の車両重量など）。 底盤に直接作用する積載荷重がなければ「なし」を入力します。 接地圧σeの検定、転倒の検定で考慮します。 「なし」、「居住室・病室・寝室」、「事務室」、「教室」、「店舗」、「集会室（固定席）」、「集会室（その他）」、「車庫・道路」および【標準積載荷重】の［積載荷重リスト］で入力した用途のいずれか（【標準積載荷重】の説明1.参照）。
断面計算する	断面計算する場合にチェックします。
周辺境界条件	「自動計算」、「4辺固定」、「短辺ピン端3辺固定」、「長辺ピン端3辺固定」、「2隣辺ピン端他辺固定」、「4辺単純支持」、「2対辺ピン端短辺固定」、「2対辺ピン端長辺固定」、「3辺ピン端短辺固定」、「3辺ピン端長辺固定」のいずれか。 説明3.参照 長方形でない場合は外接する長方形スラブ（各辺がX・Y軸に平行とします）の周辺に対して入力します。
曲げモーメント計算用べた基礎区画  短辺寸法Lx（mm）	基礎ばりで囲まれた区画の短辺寸法Lx、長辺寸法Lyを直接入力する場合にチェックし、値を入力します。 チェックしない場合は、基礎ばりで囲まれた範囲から自動計算します。 長期荷重による接地圧により底盤スラブに生じる曲げモーメントを計算する際に使用します。
長辺寸法Ly（mm）
形状	「長方形」、「直角三角形」のいずれか。

※	ダイアログには、前回設定した内容が表示されます。

コマンドの下にある▼をクリックするとサブメニューが表示され、コマンドを実行することができます。

［底盤の配置］ 底盤を配置します（操作手順は、操　作 配置を参照）。 ［底盤の削除］ 底盤を削除します（操作手順は、操　作 削除を参照）。 ［底盤断面リスト］ 底盤の断面名称、厚さ、配筋などを登録します（詳細は、【底盤断面リスト】を参照）。

配置（長方形）

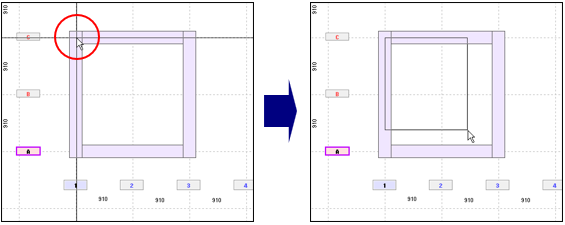

1. グリッドにカーソルを合わせクリックすると、ボックスラバーバンドが表示されます。



   ※	右クリックすると、ボックスラバーバンドを解除します。

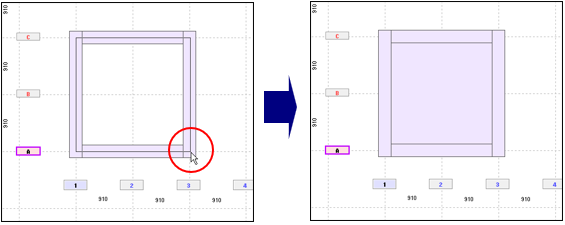

2. 対角のグリッドにカーソルを合わせクリックすると、底盤が配置されます。

3. 右クリックしてダイアログを表示します。
   ［キャンセル］ボタンをクリックし、コマンドを解除します。


   ※	ダイアログが画面に表示されている状態で、伏図の作業ウィンドウ内を右クリックしても、コマンドを解除します。

配置（直角三角形）

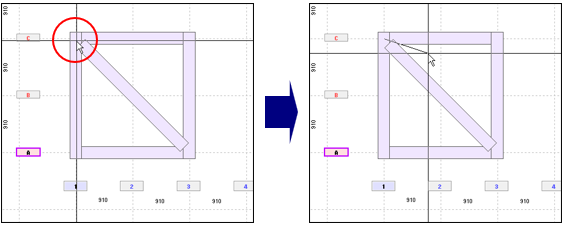

1. 斜辺の始点となるグリッドにカーソルを合わせクリックすると、ラバーバンドが表示されます。



   ※	右クリックすると、ラバーバンドを解除します。

2. 斜辺の終点となるグリッドにカーソルを合わせクリックします。

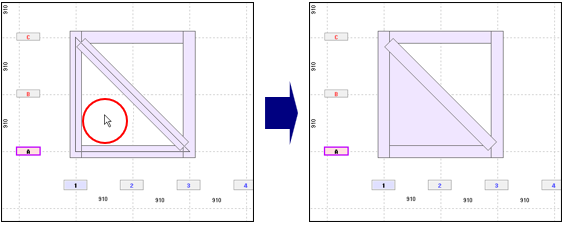

3. 三角形の方向を指定しクリックすると底盤が配置されます。

4. 右クリックしてダイアログを表示します。
   ［キャンセル］ボタンをクリックし、コマンドを解除します。


   ※	ダイアログが画面に表示されている状態で、伏図の作業ウィンドウ内を右クリックしても、コマンドを解除します。

削除

1. サブメニューから［ 底盤の削除］を選択します。

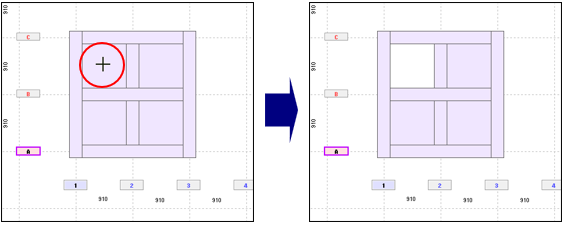

2. 削除したい底盤にカーソルを合わせクリックすると、底盤が削除されます。

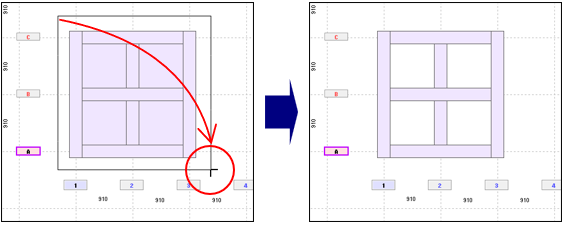

   また、ドラッグしながら削除する範囲を指示すると、一度に複数の底盤を削除することができます。

3. 伏図の作業ウィンドウ内を右クリックし、コマンドを解除します。


   ※	キーボードの［Esc］キーを押して、コマンドを解除することもできます。
